Bagian 3 - Mengenal Struktur Utama Bangunan (Balok)

Setelah sebelumnya kita membahas tentang pondasi dan kolom sebagai elemen vertikal utama dalam struktur bangunan, minggu ini kita akan melanjutkan dengan pembahasan mengenai balok, elemen horizontal yang berperan penting dalam menghubungkan kolom-kolom dan menyalurkan beban ke pondasi.

Apa Itu Balok?

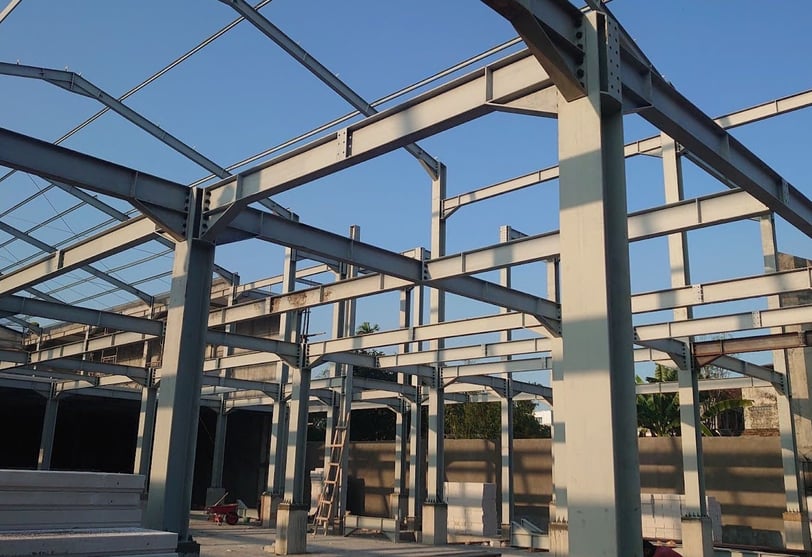

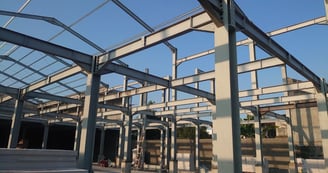

Balok adalah elemen struktural horizontal yang berfungsi untuk menyalurkan beban dari lantai, atap, atau dinding ke kolom, dan selanjutnya ke pondasi. Balok juga berperan dalam mengikat kolom-kolom sehingga membentuk kerangka bangunan yang kokoh dan stabil. Dalam konstruksi rumah tinggal, balok umumnya terbuat dari beton bertulang, namun dapat juga menggunakan material lain seperti kayu atau baja, tergantung pada kebutuhan dan desain bangunan.

Fungsi Balok dalam Struktur Bangunan

Balok memiliki beberapa fungsi utama dalam struktur bangunan, antara lain:

1. Menyalurkan Beban Vertikal: Balok menerima beban dari elemen struktural di atasnya, seperti pelat lantai atau atap, dan menyalurkannya ke kolom.

2. Mengikat Kolom: Balok menghubungkan kolom-kolom dalam struktur bangunan, membantu menjaga kestabilan dan kekakuan bangunan terhadap beban lateral seperti angin atau gempa.

3. Membentuk Sistem Rangka: Bersama dengan kolom dan pelat, balok membentuk sistem rangka struktural yang mendistribusikan beban secara merata dan efisien ke seluruh bagian bangunan.


Jenis-Jenis Balok dalam Konstruksi

Dalam sistem struktur bangunan, balok adalah komponen horizontal yang berperan penting dalam menyalurkan beban serta mengikat elemen-elemen vertikal (kolom) menjadi satu kesatuan yang kokoh. Keberadaan balok tidak hanya mempengaruhi kekuatan struktur, tetapi juga mempengaruhi efisiensi distribusi beban, kekakuan bangunan, hingga daya tahan terhadap gaya lateral seperti gempa.

Tidak semua balok memiliki fungsi dan posisi yang sama. Dalam praktik konstruksi, dikenal beberapa jenis balok berdasarkan fungsinya di dalam struktur bangunan. Berikut penjabaran lengkapnya:

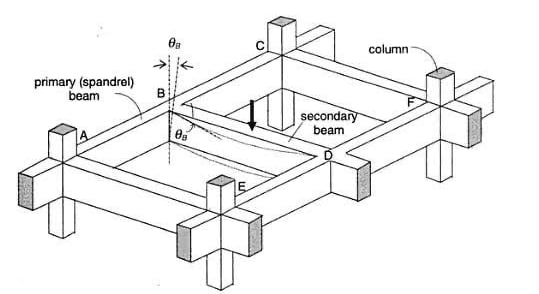

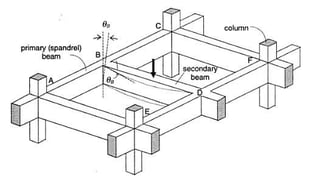

1. Balok Induk (Main Beam)

Balok induk merupakan elemen utama dalam sistem struktur bangunan yang memiliki peran krusial dalam menyalurkan beban dari pelat lantai atau atap ke elemen vertikal seperti kolom. Sebagai komponen struktural yang berada di antara dua kolom utama dan biasanya diletakkan secara horizontal, balok induk menanggung beban lentur, geser, serta torsi akibat kombinasi beban mati dan beban hidup. Desain balok induk harus dirancang dengan cermat, meliputi pemilihan mutu beton dan tulangan, dimensi penampang, serta mengacu pada standar perencanaan seperti SNI 2847:2019 agar dapat menjamin kestabilan dan keamanan struktur. Ketidaktepatan dalam desain dapat menyebabkan risiko deformasi yang cukup signifikan. Penelitian yang dipublikasikan dalam International Journal of Civil Engineering and Technology (IJCIET, 2018) mencatat bahwa ketidaktepatan perhitungan pada balok induk dapat meningkatkan risiko deformasi lantai hingga 30–40 persen. Hal ini berpotensi menimbulkan retakan pada elemen struktural maupun non-struktural serta mengurangi kenyamanan dan keselamatan pengguna bangunan.

Penelitian lebih lanjut oleh Indriyani, Nindyawati, dan Sulton (2024) menunjukkan bahwa konfigurasi sistem balok induk dan anak sangat memengaruhi perilaku struktural terhadap lendutan. Dalam studinya, struktur yang dilengkapi dengan balok anak menunjukkan penurunan lendutan pelat lantai hingga 98,32%, karena distribusi beban lebih efisien. Sebaliknya, jika balok anak ditempatkan di atas balok induk tanpa perencanaan yang tepat, lendutan pada balok induk dapat meningkat hingga 63,50%, yang menandakan peningkatan beban yang tidak terkendali. Hasil ini memperkuat pentingnya pengaturan geometri dan distribusi beban dalam sistem balok. Dapat disimpulkan bahwa desain balok induk harus dilakukan secara teliti dan berdasarkan pendekatan analitis yang kuat. Selain itu, pemanfaatan perangkat lunak analisis struktur dan hasil penelitian terbaru sangat diperlukan untuk menghasilkan struktur yang aman, efisien, dan memenuhi standar teknis. Tanpa perencanaan yang matang, balok induk yang seharusnya menjadi elemen penopang utama justru bisa menjadi titik lemah yang membahayakan seluruh sistem struktur bangunan.

2. Balok Anak (Secondary Beam)

Balok anak adalah balok tambahan yang berfungsi membantu balok utama (balok induk) dalam menahan beban dari lantai. Balok ini dipasang di antara balok induk, sehingga beban dari pelat lantai bisa disalurkan lebih merata, tidak hanya bertumpu pada satu bagian saja. Dengan adanya balok anak, lantai bisa dibuat lebih luas tanpa khawatir akan melengkung atau melendut terlalu banyak.

Ukuran balok anak biasanya lebih kecil dibandingkan balok induk karena tugas utamanya hanya membantu menyalurkan beban, bukan menanggung beban utama. Dalam praktik di lapangan, balok anak dan balok induk sering disusun membentuk pola seperti kotak-kotak, yang sangat efisien dalam mendistribusikan beban. Menurut jurnal Structural Engineering International (2020), penggunaan balok anak bisa mengurangi tekanan yang diterima balok induk hingga 25%. Ini artinya, balok utama bisa dibuat dengan ukuran yang lebih kecil, sehingga lebih hemat material dan biaya pembangunan secara keseluruhan. Dengan kata lain, balok anak membuat struktur lantai jadi lebih kuat, lebih stabil, dan lebih hemat dalam proses pembangunannya.

3. Balok Ring (Ring Beam)

Balok ring, yang juga dikenal sebagai sloof atas, adalah balok beton bertulang yang dipasang mengelilingi bagian atas bangunan, tepat di atas dinding bata atau dinding pengisi. Meskipun ukurannya biasanya tidak sebesar balok induk, fungsinya sangat penting, terutama dalam menjaga kekuatan dan kestabilan bangunan secara keseluruhan. Balok ini tidak hanya berfungsi sebagai penyalur beban dari atap ke struktur di bawahnya, tetapi juga bertindak sebagai pengikat yang menyatukan seluruh elemen dinding agar tidak mudah bergeser atau runtuh.

Dalam konstruksi rumah tinggal, khususnya di daerah yang rawan gempa, balok ring hampir selalu dipasang di semua sisi bangunan. Tujuannya adalah memberikan kekakuan horizontal tambahan, sehingga bangunan bisa lebih tahan terhadap gaya samping yang muncul saat terjadi gempa bumi. Balok ini bekerja seperti sabuk yang melilit bagian atas bangunan, menjaga agar dinding tetap tegak dan tidak terlepas dari struktur utama ketika ada getaran kuat. Dengan adanya balok ring, gaya horizontal dari gempa dapat tersebar lebih merata ke seluruh struktur bangunan, sehingga mengurangi risiko kegagalan lokal pada dinding dan meningkatkan keselamatan secara keseluruhan. Jadi, meskipun secara visual balok ring mungkin tidak terlalu mencolok, perannya dalam memperkuat dan melindungi bangunan sangat besar.

Setiap jenis balok memiliki perannya masing-masing dalam sistem struktur bangunan. Balok induk menanggung beban utama dan menjadi tulang punggung distribusi gaya vertikal. Balok anak mendukung pembagian beban agar lebih efisien dan membantu memperkecil dimensi pelat lantai. Sedangkan balok ring menjadi pengikat dinding dan penguat perimeter struktur yang krusial dalam sistem tahan gempa.

Penerapan balok-balok ini tidak dapat dilakukan secara sembarangan. Dibutuhkan perhitungan struktur yang cermat, pemilihan mutu beton dan baja tulangan yang sesuai standar SNI, serta pelaksanaan konstruksi yang diawasi oleh tenaga profesional seperti arsitek dan kontraktor bangunan bersertifikat.

Konstruksi dan Material Balok

Balok dalam konstruksi rumah tinggal umumnya menggunakan beton bertulang, yang terdiri dari beton sebagai material utama dan tulangan baja untuk meningkatkan kekuatan tarik. Beberapa hal yang perlu diperhatikan dalam konstruksi balok beton bertulang antara lain:

• Perhitungan Lendutan dan Momen Lentur: Balok harus dirancang untuk menahan lendutan dan momen lentur yang terjadi akibat beban yang bekerja padanya.

• Sambungan Balok ke Kolom: Sambungan antara balok dan kolom harus diperkuat untuk memastikan kestabilan struktur, terutama dalam menghadapi beban lateral seperti gempa.

• Kualitas Material: Penggunaan beton dengan mutu yang sesuai dan tulangan baja yang memenuhi standar sangat penting untuk memastikan kekuatan dan daya tahan balok.



Standar dan Pedoman Desain Balok

Dalam perencanaan dan pelaksanaan konstruksi balok beton bertulang, penting untuk mengacu pada standar dan pedoman yang berlaku, seperti SNI 2847:2019 tentang Persyaratan Beton Struktural untuk Bangunan Gedung. Standar ini memberikan panduan mengenai desain, pelaksanaan, dan pengujian elemen beton bertulang, termasuk balok, untuk memastikan keamanan dan keandalan struktur bangunan.

Dengan memahami peran dan fungsi balok dalam struktur bangunan, serta memperhatikan aspek konstruksi dan material yang digunakan, kita dapat merancang dan membangun rumah tinggal yang kokoh, aman, dan tahan lama. Balok, bersama dengan pondasi dan kolom, membentuk sistem struktur yang saling mendukung dan memastikan kestabilan bangunan secara keseluruhan.
